本篇先簡短介紹光圈葉片脫落的部分，脫膠處理之後再開一片介紹。(很像教授發paper，一個實驗或研究得出的結果，可以拆成幾篇paper發 XDD)
其實，光圈葉片脫落，在老鏡上算是常見，並不稀奇。 之所以這篇要特別提出，主要是因為這款鏡頭的的葉片構造和形狀相當特殊。
這支是1951年生產的第三批Summitar 5cm，前兩代都是一般平面式的葉片形狀，但這支的葉片是立體弧狀的，由兩種形狀，分別是5片和7片，共12片交叉安置組合成的光圈結構，因為是弧狀葉片組成，縮光圈時，葉片會隆起成半球狀，相當有趣！
這種葉片的樣子，在更早生產的Summar 5cm f/2.0上也用過。坊間流傳說是當初LEICA在生產Summar 5cm時，葉片做太多，為了要消耗過多的料件，所以在生產這最後期的Summitar時，用上了跟Summar一樣的光圈葉片～
因為沒有任何原廠的說明，所以坊間如此猜測，至於詳情為何，就沒人能知了～

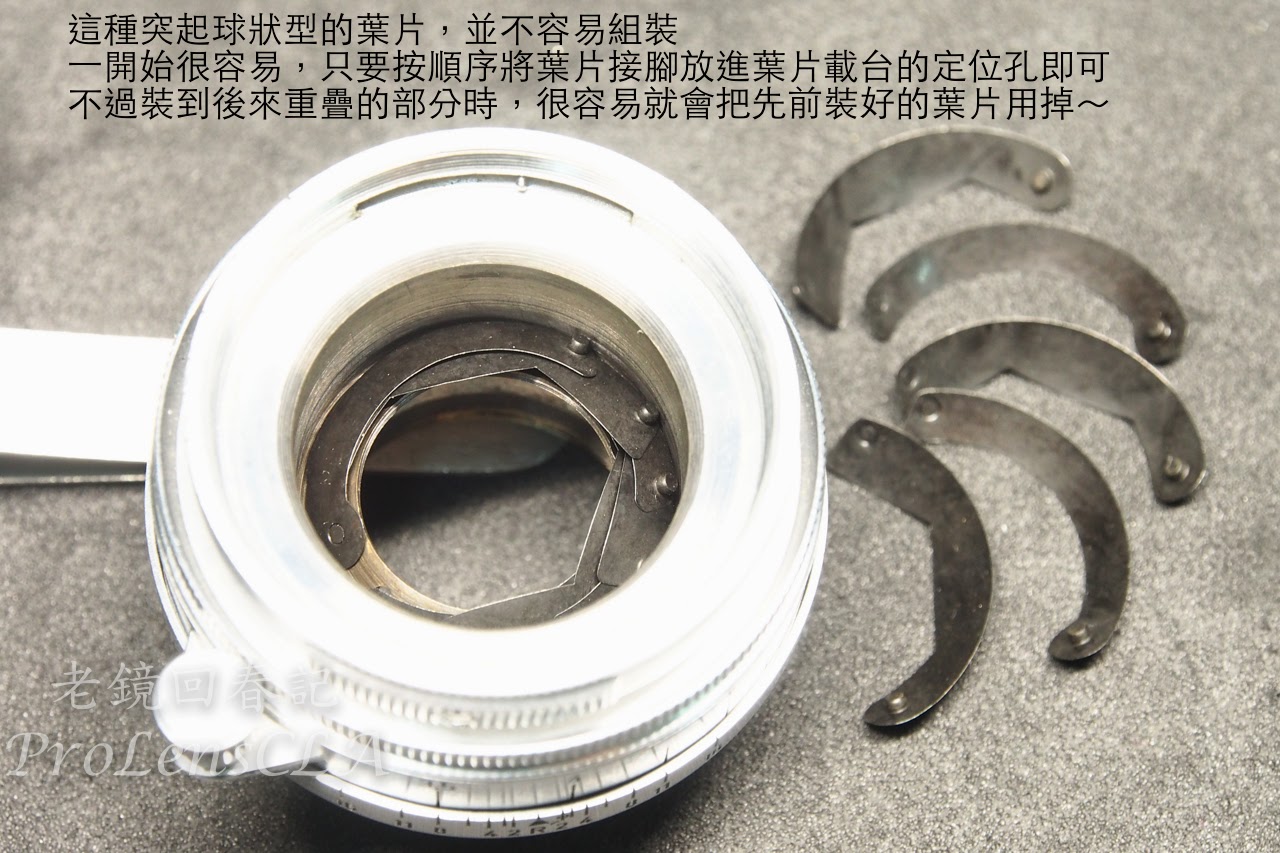

總共12片的立體弧形葉片要安置好，其實頗難，因為安裝到後面重疊部分時，前面已經安置好的葉片很容易教會翹開脫鉤。
在裝這支鏡頭時，臨時想到一個點子，就是用金屬薄片摺成小夾子，先把一部份裝好的葉片，跟葉片載台夾在一起，這樣就不會一直裝後面翹前面，一直前功盡棄～ 這支總共臨時安插了兩個金屬夾子，很順利的就將這形狀怪異的葉片都安裝完成。 安裝好後，再將葉片轉盤蓋上，抽出先前臨時安插的小夾子，來回轉動光圈環數次，測試葉片開闔動作無誤，確認一切動作正常，就完工了 :D
